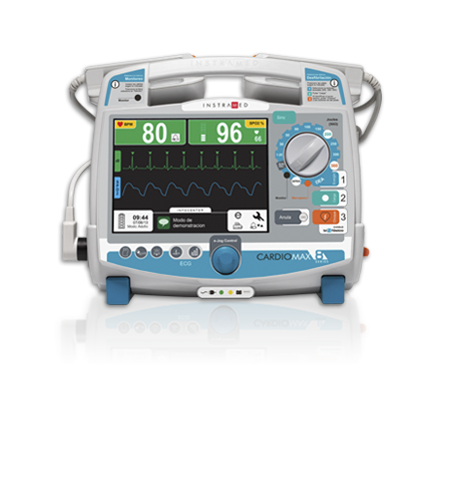

Monitor Cardioversor Desfibrilador Bifásico

DESCRIPCIÓN

PRÁCTICO

  • Liviano.
  • Asa robusta y confortable.
  • Listo para ser usado en menos de 6 segundos.

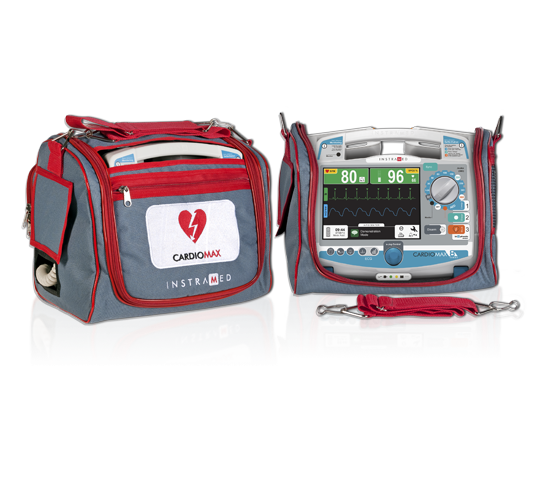

  • Diseño sin cantos vivos, ideal para el transporte de emergencia.
  • Energía bifásica con 360 Joules.
  • La batería es fácil de cambiar, permite más de 100 choques.



INTELIGENTE

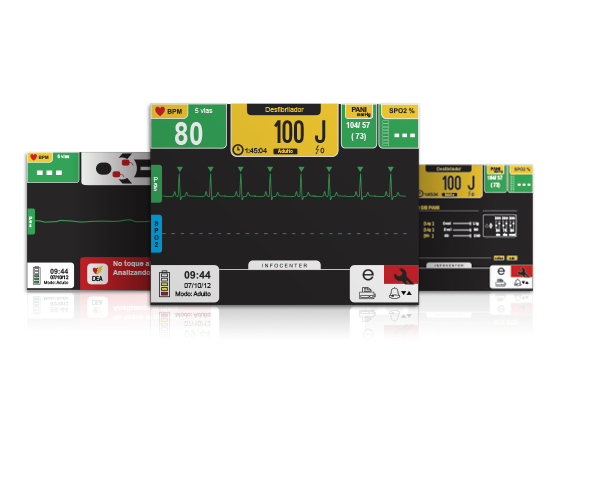

  • Interfaz innovadora que se ajusta automáticamente al número de parámetros, presentando las informaciones importantes de forma clara y organizada.
  • Alarmas inteligentes de supervisión.

FÁCIL DE USAR

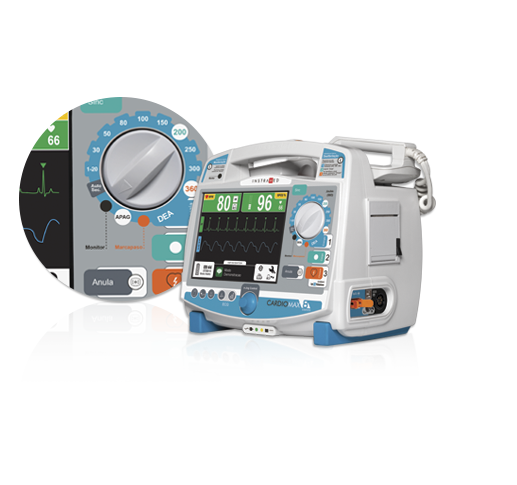

  • Todas las operaciones concentradas en apenas dos botones.
  • Fácil operación - padrón 1, 2, 3.
  • Palas adulto/infantil integradas.
  • Acceso rápido a las principales funciones.



VERSÁTIL

CardioMax puede volverse más completo y conveniente, gracias a los diferentes opcionales disponibles que lo ayudan a acompañar pacientes de alto riesgo:

  • Modo DEA - Desfibrilador Externo Automático.
  • Tecnología Chequeo en Tiempo Real.
  • Tecnología Prevención de Muerte Súbita.
  • Tecnología Auto Secuencia de Carga.

CARACTERÍSTICAS

  • Tecnología Chequeo en Tiempo Real**
  • Modo Desfibrilador Externo Automático (DEA)
  • Prevención de Muerte Súbita (PMS)
  • Electrocardiograma (ECG) hasta 12 derivaciones
  • Oximetría (SpO2)
  • Marcapasos no invasivo
  • Presión no invasiva (PANI)
  • Capnografía (EtCO2)
  • Impresora
  • Batería recargable removible

*Algunos ítems son opcionales.

**Producto en pre-lanzamiento. Por favor, verifique la disponibilidad.

TECNOLOGÍAS AVANZADAS

CTR - Chequeo en Tiempo Real

Prevención de Muerte Súbita

Auto Secuencia de Carga

La confiabilidad es el aspecto más importante en un equipo diseñado para salvar vidas. Con la nueva tecnología CTR - Chequeo en Tiempo Real, CardioMax realiza autodiagnósticos constantes e informa, con antelación, si existe cualquier acción de mantenimiento que será realizada, garantizando que está siempre a disposición para uso inmediato.

La tecnología Prevención de Muerte Súbita (PMS) hace con que el CardioMax supervise al paciente continuamente e identifique el inicio de un episodio de Fibrilación Ventricular o Taquicardia Ventricular Rápida. En esta situación, el equipo acciona una alarma visual y sonora, haciendo con que el paciente sea tratado con choque en un tiempo bien corto, aumentando significativamente las chances de reversión de la parada cardiorrespiratoria.

Nueva función de Auto Secuencia de Carga - cuando habilitada, aplica energías pre configuradas por el usuario para la primera, segunda y tercera descargas,

sin necesidad de alteración manual del selector.



INFORMACIONES TÉCNICAS

ESPECIFICACIONES GENERALES

  •  Dimensiones con palas:
  • 30,0 cm (largo).
  • 21,5 cm (profundidad).
  • 28,0 cm (altura).
  • Peso:
  • Aparato - 5,15 kg.
  • Batería NiMH - 1,10 kg.
  • Batería Li-Ion - 0,60 kg.
  • Palas externas - 0,85 kg.
  • Equipo completo (batería NiMH) - 7,10 kg (excepto PANI).
  • Equipo completo (batería Li-Ion) - 6,60 kg (excepto PANI).
  • Eléctrico:
  • AC: 100 a 265 VAC, 50/60 Hz (selección automática).
  • DC externo: 11 a 16 VDC.
  • Batería recargable removible:
  • Tipo: NiMH, 14,4 VDC 4,5 A/h.
  • Duración: Batería con carga plena - 3 horas en  el modo monitor, sin impresora o un mínimo de 140 choques en 360 joules o un mínimo de 200 choques en 200 joules.
  • Tiempo de carga completa de la batería (completamente descargada): 8 horas.
  • BATERÍA OPCIONAL**:
  • Tipo: Li-Ion, 14,8 VDC 4,4 A/h.
  • Duración: Batería con carga plena - 3 horas en modo monitor, sin impresora o un mínimo de 140 descargas en 360 joules o un mínimo de 200 descargas en 200 joules.
  • Tiempo de carga completa de la batería (completamente descargada): 8 horas.

**Consultar disponibilidad.

  • Memoria:
  • Tipo: Flash Nand.
  • Capacidad: 2 Mbytes.
  • Pacientes almacenados: >150 pacientes.
  • Almacenaje: 15 seg. de ECG si es en choque, alarma fisiológica y eventos del panel.
  • ECG: grabación de 2 horas continuas de la curva de ECG, cuando en modo DEA.
  • CTR - Chequeo en Tiempo Real (disponible cuando está equipado con el tipo de batería opcional Li-Ion):
  • Autodiagnóstico de desfibrilación, nivel de la batería, paletas conectadas y verificación de la conexión del aparato a la red eléctrica. Chequeo realizado en 3 horarios preconfigurados. Transmisión de estas informaciones sin cable para un PC con software del Sistema CTR instalado y al alcance de la red.

ESPECIFICACIONES AMBIENTALES

  • Temperatura:
  • Operacional: 0 a 50 °C.
  • Almacenamiento: -20 a 50 °C.
  • Humedad:
  • Operacional: 10 a 95% RH, sin condensación.
  • Almacenamiento: 10 a 95% RH, sin condensación.
  • Grado de protección: IPX1.

DESFIBRILADOR

  • Forma de onda:
  • Exponencial truncada bifásica. Parámetros de forma de onda ajustados en función de la impedancia del paciente.
  • Aplicación de choque:
  • Por medio de palas (adhesivas) multifuncionales o palas de desfibrilación.
  • Desfibrilación adulto/externa:
  • Escalas: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 20, 30, 50, 80, 100, 150, 200, 250, 300 e 360 Joules. Energía máxima limitada a 50 J con palas internas o infantil.
  • Comandos: Botón de encender/ apagar, cargar, choque, sincronismo.
  • Selección de energía: Botón de terapia en el panel frontal.
  • Comando de carga: Botón en el panel frontal, botón en las palas externas.
  • Comando de choque: Botón en el panel frontal, botones en las palas externas.
  • Comando sincronizado: Botón SINC en el panel frontal.
  • Auto Secuencia de Carga:
  • Cuando se activa, transporta energías preconfiguradas por el usuario para el primer, segundo y tercer choques, sin necesidad de alteración manual del selector.
  • Indicadores de carga:
  • Señal sonora del equipo cargando.
  • Señal sonora de carga completa.
  • LED en las palas externas y nivel de carga indicada en el visor.





  • Tiempo máximo de carga:
  • (200 J): red y batería < 4 s.
  • (360 J): red y batería < 6 s.
  • Tamaño de los electrodos:
  • Adulto: 10,3 cm x 8,5 cm. Área de contacto: 81,9 cm2
  • Infantil: 4,5 cm x 4,0 cm. Área de contacto: 18 cm2
  • Cardioversión:
  • < 60 ms.
  • Palas (opciones):
  • Adulto e infantil externas (incluida).
  • Adulto e infantil internas (opcionales).
  • Multifuncionales para marcapasos, supervisión y desfibrilación (opcional).
  • Extensión multifunción (opcional).



MÓDULO DEA

  • Características funcionales:
  • Instrucciones por voz, indicaciones visuales, instrucciones de RCP, USB 2.0 para sincronía con PC, múltiple idiomas, tecnología PMS - Prevención de Muerte Súbita.
  • USB:
  • USB 2.0 para transferencia del electrocardiograma almacenado en el modo DEA para un PC compatible.
  • SoftDEA:
  • Software para ver los datos transferidos para el PC.



MARCAPASOS EXTERNO (OPCIONAL)

  • Modos:
  • Demanda o fijo.
  • Amplitud:
  • De 5 mA a 200 mA (resolución de 5 mA), precisión 10%.
  • Anchura del pulso:
  • 20 ms (± 1 ms).
  •  Frecuencia:
  • De 30 ppm a 180 ppm (incrementos de 5 ppm), precisión ± 2%.
  • Período refractario:
  • 340 ms (de 30 a 80 ppm).
  • 240 ms (de 90 a 180 ppm).



PANI (OPCIONAL)

  • Principio de funcionamiento:
  • Oscilométrica.
  • Modo de medidas automático:
  • 1, 2, 3, 4, 5, 10, 15, 30, 60 e 90 minutos.
  • Manual:
  • Una medición.
  • Intervalo de medidas:
  • Adulto:
  • Sistólica: 40 - 260 mmHg.
  • Promedio: 26 - 220 mmHg.
  • Diastólica: 20 - 200 mmHg.
  • Pediátrico:
  • Sistólica: 40 - 160 mmHg.
  • Promedio: 26 - 133 mmHg.
  • Diastólica: 20 - 120 mmHg.
  • Neonatal:
  • Sistólica: 40 - 130 mmHg.
  • Promedio: 26 - 110 mmHg.
  • Diastólica: 20 - 100 mmHg.
  • Límite de sobre presión por software:
  • Adulto: 290 mmHg máx.
  • Neonatal: 145 mmHg máx.
  • Protección de sobre presión por hardware:
  • Adulto: 300 ± mmHg.
  • Neonatal: 150 ± mmHg.
  •  Resolución:
  • 1 mmHg.



VISOR

  • Indicación del nivel de batería:
  • Posee.
  • Tamaño:
  • 128,2 mm x 170,9 mm.
  • Diagonal:
  • 8,4”.
  • Tipo:
  • LCD TFT colorido.
  • Resolución:
  • 640 x 480 píxeles (VGA).
  • Velocidad de barrido:
  • 12,5; 25 e 50 mm/s

ECG (soporta hasta 12 derivaciones simultáneas al equiparlo con cabos opcionales)

  • Entradas:
  • Cable de ECG 3 ó 5 vías.
  • Cable de ECG 10 vías (opcional).
  • Palas externas.
  • Palas multifuncionales.
  • Rango:
  • 15 a 350 BPM.
  • Precisión:
  • ± 1 BPM de 15 a 350 BPM.
  • Rechazo en modo común:
  • Mayor que 90 dB, medida según la norma AAMI para monitores cardíacos (EC 13).
  • Sensibilidad:
  • 5, 10, 15, 20, 30 y 40 mm/mV.
  • Filtro de línea de CA:
  • 60 Hz ó 50 Hz.
  • Frecuencia de respuesta ECG:
  • Modo Diagnóstico - (0,05-100 Hz).
  • Modo Monitor - (1-40 Hz).
  • Aislamiento del paciente:
  • A prueba de desfibrilación
  • ECG: Tipo CF.
  • SpO2: CF Type.
  • Electrodo suelto:
  • Identificado y mostrado con alarma de bajo nivel.
  • Tiempo de restablecimiento de la línea base del ECG después de la desfibrilación:
  • ≤ 3 segundos.



SpO2 (OPCIONAL)

  • Rango SpO2:
  • 0 a 100 %.
  • Rango Pulso:
  • 30 a 250 BPM.
  • Precisión SpO2:
  • ± 2 % de 70 a 100%.
  • ± 3 % de 50 a 69%.
  • Precisión Pulso:
  • ± 2 BPM.
  • Velocidad de barrido:
  • 12.5; 25 y 50 mm/s.



CAPNOGRAFÍA (OPCIONAL)

  • Intervalo de medida CO2:
  • 0 – 99 mmHg.
  • Precisión:
  • ± 2 mmHg de 0 - 38 mmHg.
  • ± 5% + 0,08% para cada 1 mmHg superior a 38 mmHg (39 - 99 mmHg).
  • Consumo:
  • 1,5 W.
  • Compensación:
  • BTPS, N2O, O2.



IMPRESORA (OPCIONAL)

  • Imprime hasta tres derivaciones simultáneas.
  • Tipo:
  • Térmica.
  • Peso:
  • 0,4 kg.
  • Velocidad:
  • 12,5; 25 ó 50 mm/s con precisión de ± 5%.
  • Tamaño del papel:
  • 48 mm (largura) x 30 m (longitud máxima).



NORMAS

  • NBR IEC 60601-1
  • NBR IEC 60601-1-2
  • NBR IEC 60601-1-6
  • NBR IEC 60601-1-8
  • NBR IEC 60601-2-4
  • NBR IEC 60601-2-27
  • NBR IEC 60601-2-30
  • NBR IEC 60601-2-49

o IECs equivalentes
