ESPECIFICACIONES GENERALES

• Alarmes:

• Prioridades: 2 tipos (média e alta).
• Notificação: audível e visual.

• Volume:

• 10 níveis de ajuste (múltiplos tons).

• Silencio de alarma:

• 60 segundos.

• Autoset de alarmas (modos):

• Neonatal, pediátrico y adulto.

• Medición automática de PANI

• Peso:

• 5,1 kg (sin palas y baterías).
• 6,0 kg (sin baterías).
• 6,6 kg (completo con 1 batería).
• 7,2 kg (completo con 2 baterías).
  OBS.: excepto PANI.

• Dimensiones con palas:

• Altura: 30 cm.
• Ancho: 31 cm.
• Profundidad: 24 cm.

• Memoria:

• Tipo: SD Card.
• Capacidad: 4 GB.
• Pacientes almacenados: 100 pacientes, con hasta 800 eventos por paciente.
• Almacenado: grabación de todos los eventos y 24 segundos (12 segundos antes y 12 después del evento) de ECG para eventos predeterminados.
• ECG: grabación de 2 horas continuas de la curva de ECG, cuando en modo DEA.

• Índice de protección:

• IP55.

• Bluetooth**
• Grabación de audio**
• Fuente AC:

• 100 a 240 VAC, 50/60 Hz.

• Fuente DC:

• 11 a 16 VDC.

• Consumo (máximo):

• Red eléctrica: 400 VA.
• Batería: 15 A.

• Baterías recargables y removibles, con leds de indicación de carga en la propia batería:

• Li-ion, 14,8 VDC 4,4 A/h.

• Duración de las 02 baterías con carga plena, sin impresora:

• 7 horas en modo monitor o mínimo de 280 descargas en 360 Joules o un mínimo de 400 descargas en 200 Joules.

• Tiempo de recarga para una carga completa de cada batería (completamente descargada):

• 4 horas.

• CTR - Chequeo en Tiempo Real:

• Autodiagnóstico de funcionamiento de la desfibrilación, nivel de batería, palas conectadas y verificación de la conexión del aparato a la red eléctrica. Chequeo realizado en 3 horarios preconfigurados. Transmisión de estas informaciones, inalámbrico, para PC con software del Sistema CTR instalado y al alcance de la red.



DISPLAY

• Indicador de nivel de batería:

• Sí.

• Pantalla tipo:

• LCD TFT color (matriz activa) 1024 x 768 pixeles (XGA) con touch screen.

• Backlight:

• LED.

• Diagonal:

• 10,4” (210,43 mm x 157,82 mm).

• Trazados:

• 12 trazados simultáneos (máximo).

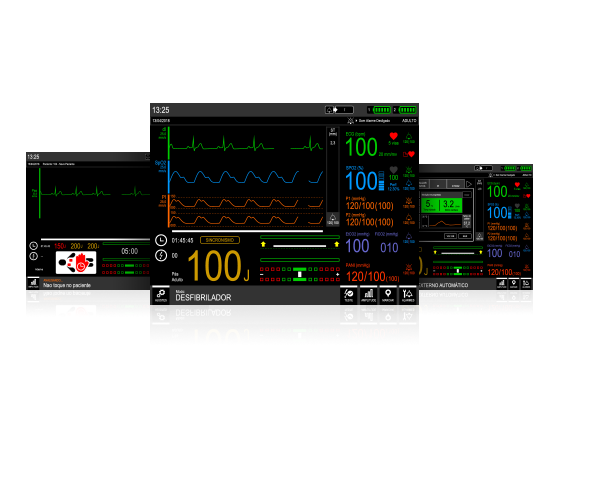

• Visualización de pantalla:

• Interfaz inteligente que se ajusta automáticamente al número de parámetros presentes, siempre ofreciendo la visualización ideal.

• Velocidades de barredura (varían de acuerdo con el parámetro presentado):

• 6,25; 12,5; 25 y 50 mm/s.

• Touch screen:

• Le permite al usuario realizar la interfaz con el producto por medio de toques en la pantalla.



DESFIBRILADOR

• Forma de onda:

• Exponencial Truncada Bifásica.

• Aplicación de descarga:

• Por medio de palas (adhesivas) multifuncionales o palas externas de desfibrilación.

• Escalas para desfibrilación adulto/externa:

• 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 20, 30, 50, 80, 100, 150, 200, 250, 300 y 360 Joules.

• Energía máxima limitada a 50 Joules con palas internas o infantil.

• Auto secuencia de carga:

• Cuando habilitada carga energías preconfiguradas por el usuario para la primera, segunda y tercera descargas, sin necesidad de alteración manual del selector.

• PMS Prevención de Muerte Súbita

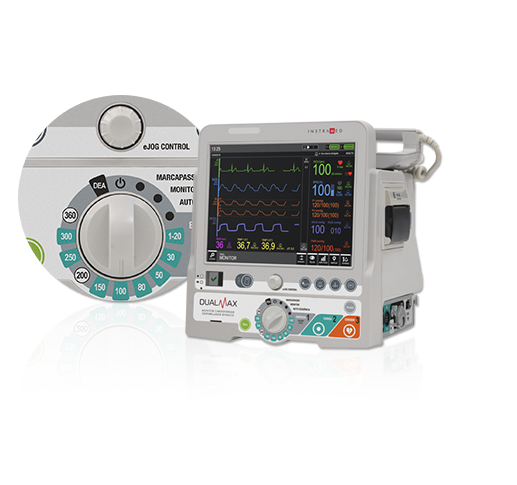

• Selección de energía:

• Llave selectora en el panel frontal.
• Selección de energía por las palas**.

• Comando de carga:

• Botón en el panel frontal, botón en las palas externas.

• Comando de sincronismo:

• Botón SINC en el panel frontal.

• Indicadores de carga:

• Señal sonora del equipo cargando.
• Señal sonora de carga completa.
• LED en las palas externas y nivel de carga indicada en el display.

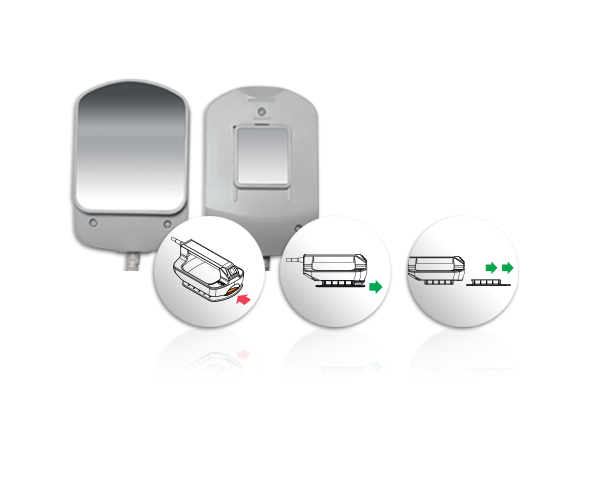

• Tamaño de las palas externas:

• Adulto: 10,3 cm x 8,5 cm - Área: 81,9 cm2.
• Infantil: 4,5 cm x 4,0 cm - Área: 18,0 cm2.

• Largo del cable de las palas:

• 02 metros.

• Cardioversión:

• < 60 ms.

• Corriente de salida máxima:

• 70A (25 Ω).



DESFIBRILADOR EXTERNO AUTOMÁTICO - DEA

• Características funcionales:

• Comandos de voz, indicaciones visuales, instrucciones de RCP, conexión con PC, multi- idiomas.

• Escalas para desfibrilación:

• Adulto: 150 y 200 Joules.
• Infantil: 50 Joules.

• USB:

• USB 2.0 para transferencia del electrocardiograma almacenado en modo DEA para un PC compatible.

• SoftDEA:

• Software para visualización de los datos transferidos para el PC.

• Forma de onda:

• Exponencial truncada bifásica. Parámetros de forma de onda ajustados en función de la impedancia del paciente.

• Aplicación de descarga:

• Por medio de palas adhesivas multifuncionales.

• Selección adulto/infantil:

• Automático por el tipo de palas.

• Comando de carga:

• Automático tras identificar arritmia.

• Comando de descarga:

• Botón en el panel frontal, “descarga”.

• Tiempo máximo de carga (con 100% de la mínima tensión de red especificada):

• 360 Joules: < 6 segundos.
• 200 Joules: < 4 segundos.
• 150 Joules: < 3 segundos.
• 50 Joules: < 2 segundos.

• Tiempo máximo desde el inicio del análisis del ritmo hasta la prontitud para descarga:

• 20 segundos.

• Tiempo máximo desde el inicio de la operación del desfibrilador hasta la prontitud para descarga en la energía máxima:

• 30 segundos.

• Área de contacto de los electrodos adhesivos:

• Adulto = área: 82 cm2.
• Infantil = área: 30 cm2.

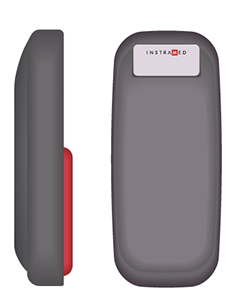

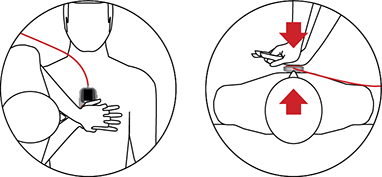

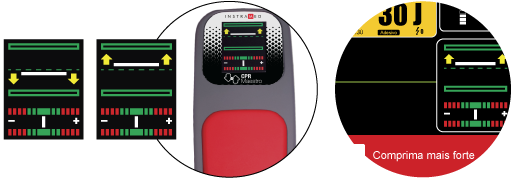

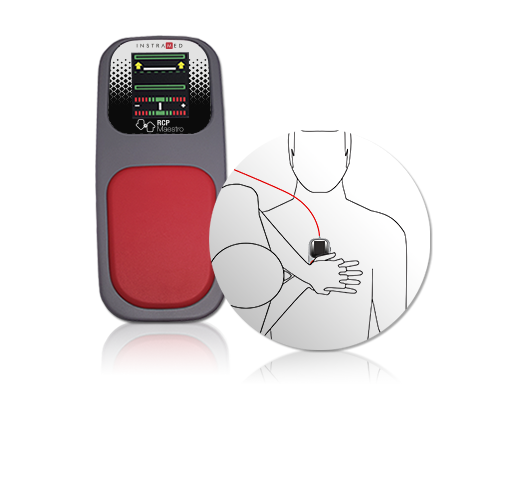

RCP MAESTRO

• Accesorio que ayuda en la realización de RCP, midiendo la frecuencia y la profundidad de las compresiones torácicas y suministrando al usuario feedback en tiempo real por medio de la pantalla propia y del DualMax, además de orientación sonora.



MARCAPASO

• Forma de onda:

• Pulso Rectangular Monofásico.

• Modos:

• Demanda o fijo.

• Amplitud:

• De 5 mA la 200 mA (resolución de 5 mA), precisión del 10%.

• Ancho de pulso:

• 20 ms (± 1 ms).

• Frecuencia:

• 30 ppm a 180 ppm (incrementos de 5 ppm), precisión del 2%.

• Período refractario:

• 340 ms (de 30 a 80 ppm).
• 240 ms (de 90 a 180 ppm).

• Tensión máxima de salida:

• 350 V.



ECG

• Entradas:

• Cable paciente de ECG y las derivaciones correspondientes.

• 03 vías: DI, DII y DIII.
• 05 vías: DI, DII, DIII, aVL, aVR, aVF y V.
• 10 vías: DI, DII, DIII, aVL, aVR, aVF, V1, V2, V3, V4, V5 y V6.

• Palas externas de desfibrilación.
• Palas adhesivas multifuncionales.
• Sensibilidad:

• 5, 10, 15, 20, 30 y 40 mm/mV.

• Filtro:

• 35 Hz y 60 Hz.

• Rango de medición:

• 15 a 350 bpm.

• Precisión:

• ± 1 bpm de 15 a 350 bpm.

• Indicación de electrodo suelto o desconexión de las palas.
• Indicación de baja amplitud o saturación de la señal de ECG.
• Rechazo de estímulos de marcapaso con anchos entre 0,1 y 2 ms y amplitud entre ± 2 y 700 mV.
• Frecuencia de respuesta ECG:

• Modo diagnóstico - 0,05 a 100 Hz.
• Modo Monitor - 1 a 40 Hz.

• Alarma fisiológica:

• Nível mínimo – 30 a 100 bpm.
• Nível máximo – 100 a 250 bpm.
• Indicación visual.
• Indicación sonora.

• Alarma técnica:

• Alarma no trabada.
• Indicación visual.
• Indicación sonora.

• Tiempo de restablecimiento de la línea de base del ECG tras la desfibrilación:

• ≤ 3 segundos.

• Tiempo de alarma de taquicardia:

• 206 bpm (0,5 mV): 5 segundos.
• 206 bpm (1 mV): 5 segundos.
• 206 bpm (2 mV): 5 segundos.
• 195 bpm (1 mV): 5 segundos.
• 195 bpm (2 mV): 5 segundos.
• 195 bpm (4 mV): 5 segundos.

• Tiempo de respuesta de la FC:

• 80 a 120 bpm: máximo de 7 segundos.
• 80 a 40 bpm: máximo de 11 segundos.

• Análisis segmento ST:

• Realiza la medida de supra-desnivelación ST.

• Descarga del desfibrilador:

• < 5 segundos, según IEC 60601-2-27.



RESPIRACIÓN

• Técnica:

• Impedancia transtorácica.

• Rango de medición:

• 3 a 150 resp/min.

• Precisión:

• ± 3 resp/min.

• Sensibilidad:

• 1, 2, 3, 4, 5 y 6.

• Ajustes del tiempo de apnea:

• DESCONECTA, 5, 10, 15, 20, 25, 30, 35 y 40 segundos.



OXIMETRÍA - SpO2

• Rango SpO2:

• 0 a 100 % (en la BCI).
• 1 a 100 % (en la Nellcor**).

• Rango pulso:

• 30 a 250 bpm (en la BCI).
• 20 a 300 bpm (en la Nellcor**).

• Precisión SpO2:

• ± 2% de 70 a 100% (en la BCI).
• ± 3% de 50 a 69% (en la BCI).
• ± 3% de 70 a 100% (en la Nellcor**).

• Precisión pulso:

• ± 2 bpm (en la BCI).
• ± 3 bpm de 20 a 250 bpm (en la Nellcor**).



PRESIÓN ARTERIAL NO INVASIVA - PANI

• Principio de funcionamiento:

• Oscilométrico.

• Modo de medidas automático:

• 1, 2, 3, 4, 5, 10, 15, 30, 60 y 90 minutos.

• Manual:

• Una medición.

• Intervalo de medidas:

• Adulto:

• Sistólica: 40 a 260 mmHg.
• Media: 26 a 220 mmHg.
• Diastólica: 20 a 200 mmHg.

• Pediátrico:

• Sistólica: 40 a 160 mmHg.
• Média: 26 a 133 mmHg.
• Diastólica: 20 a 120 mmHg.

• Neonatal:

• Sistólica: 40 a 130 mmHg.
• Média: 26 a 110 mmHg.
• Diastólica: 20 a 100 mmHg.

• Resolución:

• 1 mmHg.



PRESIÓN INVASIVA - PI

• Filtro:

• 50 y 60 Hz.

• Intervalo de medidas:

• 99 mmHg a 310 mmHg.

• Intervalo de dejar en cero:

• ± 70 mmHg.

• Precisión:

• ± 1%, ± 1 dígito, lo que sea mayor.

• Transductor:

• 5 μV/V/mmHg, desechable o reutilizable.



CAPNOGRAFÍA - EtCO2

• Intervalo de medida CO2:

• 0 a 99 mmHg.

• Precisión:

• ± 2 mmHg de 0 - 38 mmHg.
• ± 5% + 0,08% para cada 1 mmHg arriba de 38 mmHg (39 - 99 mmHg).

• Calibración:

• 02 puntos.

• Inicio:

• 10 segundos para curva y < 1 minuto para el funcionamiento completo.

• Compensación:

• BTPS, N2O, O2.



TEMPERATURA

• Rango de medición:

• 0°C a 50°C (32°F a 122°F).

• Resolução:

• ± 0,1°C (0,18°F).

• Compatible con la serie YSI 400 para sensores de temperatura



IMPRESORA

• Tipo:

• Térmica.

• Peso:

• 0,2 Kg.

• Ancho del papel:

• 58 mm.

• Largo máximo:

• 15 metros.



ACCESORIOS INCLUSOS

• De série:

• 01 cable de red eléctrica 3 pins patrón ABNT.
• 01 conjunto de palas externas de desfibrilación.
• 01 guía rápido
• 01 CD de softwares y manuales de productos Instramed.
• 02 baterías removibles y recargables.

• Si adquirido con Marcapaso:

• 01 cable extensor MP.
• 01 pala adhesiva desechable adulto.

• Si adquirido con DEA:

• 01 pala adhesiva desechable adulto.

• Si adquirido con ECG 7D:

• 01 cable paciente ECG 05 vías.

• Si adquirido con ECG 12D:

• 01 cable paciente ECG 10 vías.

• Si adquirido con Oximetría (SpO2)

• 01 Sensor de oximetría de dedo adulto (BCI / Nellcor**).

• Si adquirido con Temperatura:

• 01 sensor de temperatura superficial adulto.

• Si adquirido con Presión Arterial No Invasiva (PANI):

• 01 abrazadera/manguito adulto.
• 01 manguera extensora.

• Si adquirido con Presión Invasiva (PI):

• 01 transductor de presión.
• 01 cable de interconexión del transductor de presión.

• 01 clamp.
• 01 línea de muestreo.
• 01 organizador.

• Si adquirido con Capnografía (EtCO2):

• 01 kit accesorios de capnografía desechable, conteniendo:
• 01 línea de muestreo traqueal adulto.
• 01 línea de muestreo traqueal infantil.
• 01 línea de muestreo nasal adulto.

• Si adquirido con Impresora:

• 01 bobina de papel para impresión.



ACCESORIOS OPCIONALES

• Consulte uno de nuestros representantes.



NORMAS

• NBR IEC 60601-1
• NBR IEC 60601-1-2
• NBR IEC 60601-1-4
• NBR IEC 60601-1-6
• NBR IEC 60601-1-9
• NBR IEC 60601-2-4
• NBR IEC 60601-2-27
• NBR IEC 60601-2-30
• NBR IEC 60601-2-49 o IEC’s equivalentes.



Algunos ítems son opcionales.

**Verifique la disponibilidad
